製品案内
PRODUCTS

ホールダウンフレーム

特徴

  • 本体・プレート・ボルト・ナットなど全てステンレス製なので、錆びにくく、美しさを保ちます
  • 衝撃緩衝材として高圧縮ウレタンゴムとハイテンションスプリングを採用。衝撃をソフトに吸収します
  • 金物本体の引張り強度は12トン以上を実現(阪神・淡路大震災クラスのホゾ抜け力、約4トンにも十分耐える強度です)

用途・特徴

基礎と柱を強固につなぎ、地震の強い縦揺れに確実に効果を発揮する、高性能な外付けの補強金物です。

仕様

ホールダウンフレーム HDF-575
材質 冷間圧延ステンレス鋼SUS304 2B / カバーSUS304
表面処理 ショット電解研磨処理
入数 2セット/ケース
付属部品 本体・アジャスタープレート・カバー×各2、SUSケミカル寸切ボルト(M16×130)×4、SUS袋ナット(M16)×4、ケミカルアンカー(MU-16)×4、SUS六角ボルト(M20)×2、SUS六角ナット(M20)×4、SUS角座金(t=5mm)×6、SUS丸ワッシャー×2、高圧縮ウレタンゴム×2、ハイテンションスプリング×4、SUS六角コーチ(M9×125)×10

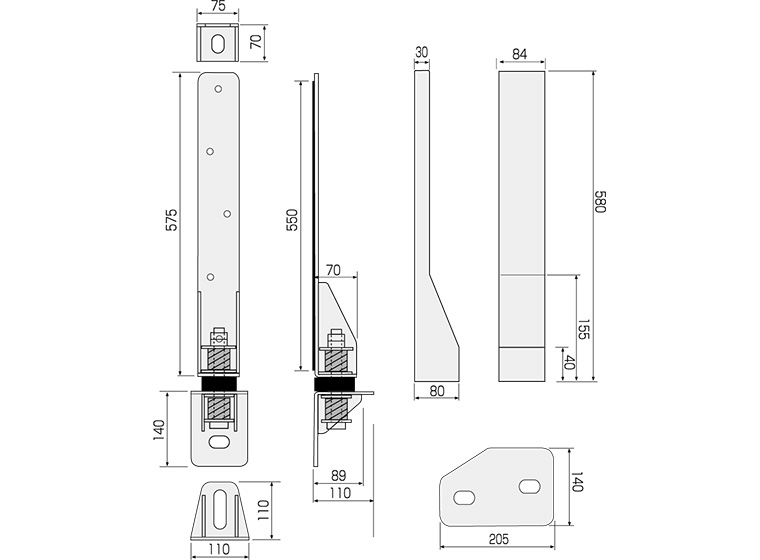

仕様図

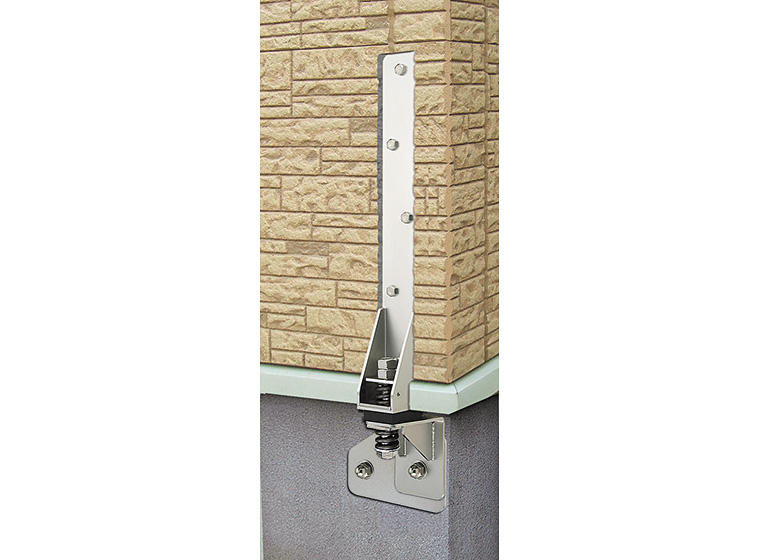

施工例

施工例
